sombreados en autocad superHatch

angel martinez

A la hora de dibujar con Autocad, los sombreados nos pueden ayudar bastante si queremos rellenar una zona con una trama que se repita.

Existen diferentes formas de crear sombreados, la mas habitual es utilizar los sombreados de Autocad haciendo clic en el icono de sombreado. Existen una gran cantidad de sombreados en internet, todo es cuestión de utilizar a nuestro amigo google para encontrarlos. Pero ¿Que pasa si no encontramos nada que nos interese?. Bien, para estos casos tenemos Super Hatch, Esta es una herramienta proporcionada por las express tools de Autocad y con la cual podemos hacer cualquier sombreado que se nos antoje.

Es importante  tener instaladas las Express tools porque solo funcionará en este caso. Estas herramientas solo están en Inglés pero creo que son lo suficientemente intuitivas para que todo el mundo las entienda.

Podemos utilizar Super Hatch de varias formas, como siempre en autocad.

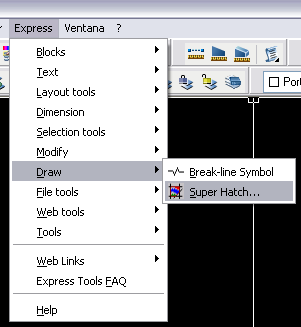

A Través del menú express.

A través de la linea de comandos, escribiendo superhatch

A través del icono si lo tenemos así configurado.

Su utilización es muy simple:

Nos aparecerá una ventana en la que podemos elegir entre varias opciones, imagen (si podemos hacer un sombreado a partir de una imagen), bloque…

La que nos interesa en este momento es la de bloque.

Previamente tendremos configurados los bloques para cada sombreado.

Seleccionamos el bloque que queremos y seguimos las instrucciones. Para aclarar un poco el funcionamiento podeis ver el siguiente vídeo, en este caso tengo los bloques en un dibujo aparte y los inserto con el Autocad Desing Center.

Aquí podeis encontrar una serie de bloques normalitos que he creado, iré actualizando esta lista, si alguien quiere añadir alguno de su propia cosecha que no dude en enviarmelo, todos serán bienvenidos:

Teja Arabe:

Descargar

Teja Mixta:

Descargar

Teja Plana:

Descargar

Pizarra Rectangular:

Descargar

Pizarra Rectangular 2:

Descargar

Pizarra Redondeada:

Descargar

Pizarra Hexágonal:

Descargar

Pizarra ojival:

Descargar

Tabique Palomero:

Descargar

Aparejo Inglés:

Descargar

Aparejo A Sogas:

Descargar

Aparejo a Tizones:

Descargar

Aparejo Belga:

Descargar

Aparejo Flamenco:

Descargar

Aparejo Holandés:

Descargar

Mampostería Poligonal:

Descargar

Pavimento Parquet:

Descargar

Pavimento Espina de pez:

Descargar

Pavimento Espina de pez 2:

Descargar

Encachado:

Descargar

Reja Trenzada:

Descargar

Alambrada:

Descargar

Para crear un bloque lo mas sencilo bajo mi punto de vista es dibujar el sombreado en una extensión lo suficientemente grande, después seleccionar un módulo que se repita y crear el bloque a partir de ese módulo.

Descargar todos los sombreados en archivo .rar.

Descargar todos los sombreados en un único archivo de CAD.
